راهنمای جامع نصب پنل کدین و ویژگی‌ها

پنل کدینگ یکی از پیشرفته‌ترین سیستم‌های ارتباطی برای ساختمان‌های پر واحد است که در دنیای امروزی جایگزین پنل‌های سنتی شده است. این سیستم به‌ویژه برای ساختمان‌هایی با تعداد واحد زیاد (تا ۴۰۰ واحد) بسیار مناسب است. برخلاف پنل‌های قدیمی که نیاز به دکمه‌های متعدد برای هر واحد داشتند، پنل‌های کدینگ از یک صفحه‌کلید شماره‌گیر استفاده می‌کنند که باعث کاهش فضای اشغال شده و سیم‌کشی پیچیده می‌شود. در این مقاله، به معرفی پنل کدینگ، مزایا، ویژگی‌ها، انواع مختلف آن، قطعات جانبی، مراحل نصب و نکات مهم برای نصب صحیح آن پرداخته خواهد شد.

پنل کدینگ چیست؟ ویژگی‌ها و مزایا

پنل کدینگ سیستمی است که از یک صفحه‌کلید شماره‌گیر برای تماس با واحدهای مختلف استفاده می‌کند. این سیستم ارتباطات دیجیتال را از طریق کدهای مخصوص ارسال می‌کند و به پنل‌های داخلی واحدها منتقل می‌کند. سیستم کدینگ در پنل‌ها موجب صرفه‌جویی در هزینه‌ها و فضای ساختمان می‌شود.

تفاوت پنل کدینگ با پنل معمولی آیفون تصویری

علاوه‌بر مزیت‌هایی که در جدول قبل ذکر شد، ویژگی‌های سخت‌افزاری پنل آیفون تصویری کدینگ با پنل‌های معمولی تفاوت دارد. در ادامه به بررسی این تفاوت‌ها می‌پردازیم:

• صفحه‌کلید شماره‌گیر برای تماس با واحدها.
• سوکت‌های اتصال برای تغذیه، قفل بازکن، دیتا، ویدئو و صوت.
• برخی مدل‌ها دارای قابلیت کارتخوان و صفحه‌نمایش برای نمایش شماره واحد هستند.
• امکانات امنیتی شامل دکمه‌های لمسی و میکرو سوئیچ دزدگیر.

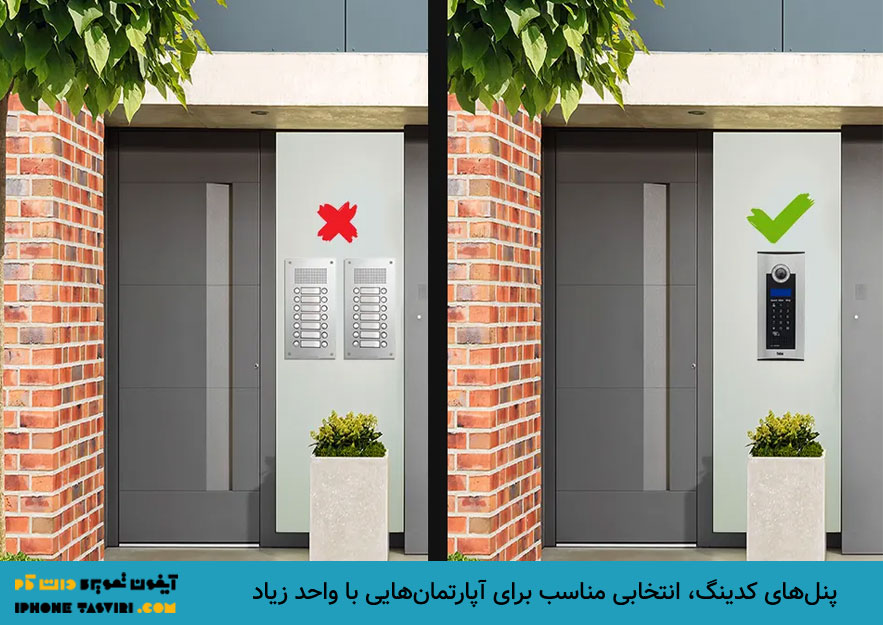

پنل‌های کدینگ بیشتر برای آپارتمان‌هایی با تعداد واحد بالا پیشنهاد می‌شود. این پنل‌ها کمک می‌کنند تا ورودی خانه به دلیل نصب پنل‌های زیاد شلوغ نشود.

معرفی انواع پنل کدینگ در ایران

پنل‌های کدینگ در انواع مختلف و با ویژگی‌های متنوع در بازار موجود هستند که آشنایی با ویژگی هر یک قبل از خرید، اهمیت دارد. انواع پنل کدینگ موجود در بازار ایران به شرح زیر است:

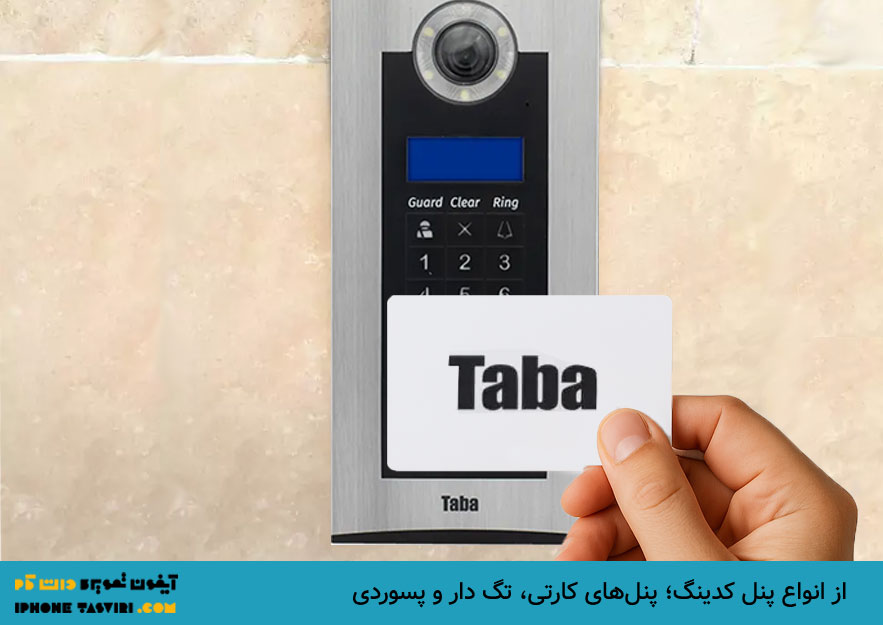

• پنل ساده در مقابل پنل کارتخوان: پنل‌های ساده فقط شماره‌ها را دریافت می‌کنند، در حالی که پنل‌های کارتخوان برای تردد با کارت‌های تگ استفاده می‌شوند.
• پنل با دکمه مکانیکی در مقابل پنل لمسی: پنل‌های لمسی به دلیل عمر طولانی‌تر و راحتی بیشتر برای استفاده، به محبوبیت بیشتری دست یافته‌اند.
• پنل کدینگ لابی: این پنل‌ها در لابی ساختمان‌ها نصب می‌شوند و مشابه پنل‌های اصلی عمل می‌کنند.
• پنل با دیکودر سرخود در مقابل پنل نیازمند دیکودر خارجی: پنل‌های دارای دیکودر سرخود نیازی به دیکودر جداگانه ندارند، در حالی که برخی از پنل‌ها مانند تابا به دیکودر خارجی نیاز دارند.

شما می‌توانید برای خرید انواع پنل کدینگ تابا و سایر برند‌ها وارد فروشگاه آیفون تصویری دات کام شوید یا با کارشناسان ما تماس بگیرید.

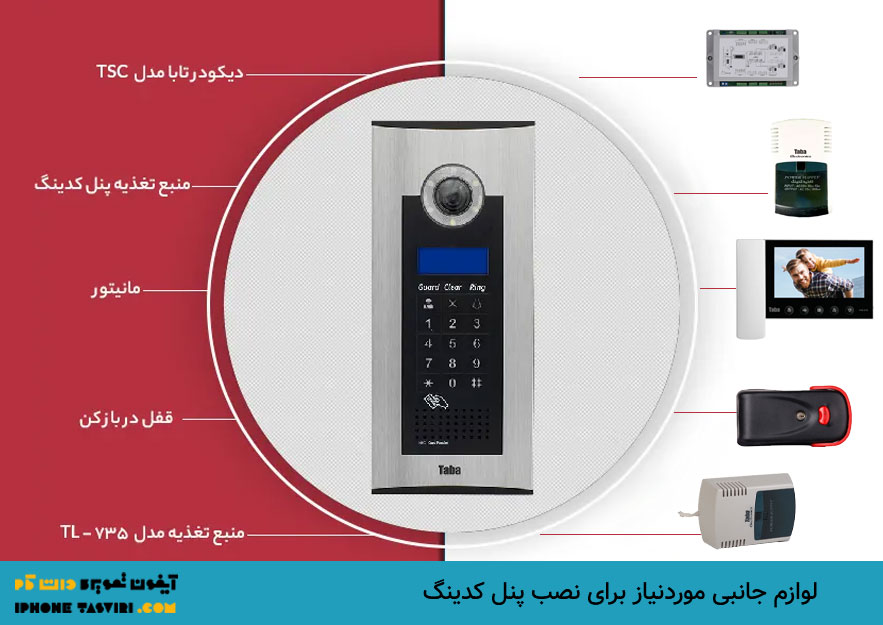

قطعات جانبی مورد نیاز برای نصب سیستم کدینگ

نصب پنل کدینگ با پنل‌های معمولی تفاوت دارد. در نصب پنل کدینگ، به غیر از پنل و مانیتور، قطعات جانبی ضروری دیگری نیز مورد نیاز است که در ادامه معرفی شده‌اند:

• دیکودر زنگ: برای اکثر سیستم‌ها مانند تابا و برایتون ضروری است.
• منبع تغذیه پنل کدینگ: برای تأمین برق پنل باید از ترانس تغذیه قوی استفاده شود.
• منبع تغذیه دیکودرها: برای جلوگیری از نویز و اختلال در تصویر، باید ترانس تغذیه جداگانه برای دیکودرها استفاده شود.
• قفل بازکن و منبع تغذیه قفل برقی: لازم است که برای اتصال قفل برقی منبع تغذیه جداگانه‌ای استفاده شود.
• کابل‌کشی و تابلو تقسیم: برای اتصال پنل و دیکودرها، به کابل مسی و تابلو تقسیم نیاز است.

استفاده از کابل با کیفیت و تابلو تقسیم مناسب برای مرتب‌سازی کابل‌ها و جلوگیری از تداخل سیگنال‌ها الزامی است. کابل‌های مسی کیفیت سیگنال را حفظ کرده و از افت کیفیت تصویر جلوگیری می‌کنند.

راهنمای نصب پنل کدینگ

به‌دلیل تفاوت سیستم پنل کدینگ با پنل‌های معمولی، نصب آن نیاز به تجربه و تخصص دارد. در جدول زیر مراحل نصب پنل کدینگ را شرح داده‌ایم:

در ادامه برای راهنمایی بیشتر هر گام به‌طور کامل توضیح داده شده است.

گام اول؛ آماده‌سازی ابزار و قطعات پنل کدینگ

قبل از شروع به نصب پنل کدینگ، اولین مرحله بررسی وضعیت سیستم موجود است. این مرحله شامل ارزیابی سیستم قدیمی، مانند بررسی اینکه آیا از پنل‌های کدینگ قبلی استفاده می‌شده یا سیستم‌های دیگر مانند کماکس در حال کار هستند.

سپس باید محل مناسب برای نصب پنل جدید انتخاب شود. این محل باید به‌گونه‌ای باشد که دسترسی آسان به پنل برای ساکنین فراهم کند و از لحاظ امنیتی نیز مناسب باشد. در این مرحله، لازم است تمام سیم‌کشی‌های قدیمی برداشته شود. توصیه می‌شود که سیم‌کشی‌های قبلی به‌طور کامل حذف شده و هیچ‌گونه اتصالی از سیستم‌های قدیمی باقی نماند تا از هرگونه تداخل یا مشکل در آینده جلوگیری شود.

گام دوم؛ نصب تابلو و قطعات جانبی پنل

پس از آماده‌سازی، مرحله بعدی نصب تابلو و قطعات جانبی است. برای این کار، ابتدا باید ریل‌های مخصوص نصب دیکودرها و ترانس‌ها در تابلو نصب شوند. این ریل‌ها به‌عنوان پایه‌ای برای قرار دادن دیکودرها و ترانس‌ها عمل می‌کنند.

نکته مهم در این مرحله این است که باید تأکید ویژه‌ای بر تفکیک ترانس‌های تغذیه پنل و دیکودرها شود. این تفکیک برای جلوگیری از نویز و اختلال در سیگنال‌ها ضروری است. به‌طور کلی، ترانس‌های تغذیه باید به‌طور جداگانه برای هر بخش (پنل و دیکودرها) نصب شوند تا عملکرد صحیح سیستم حفظ شود.

گام سوم؛ سیم‌کشی پنل تا مانیتور

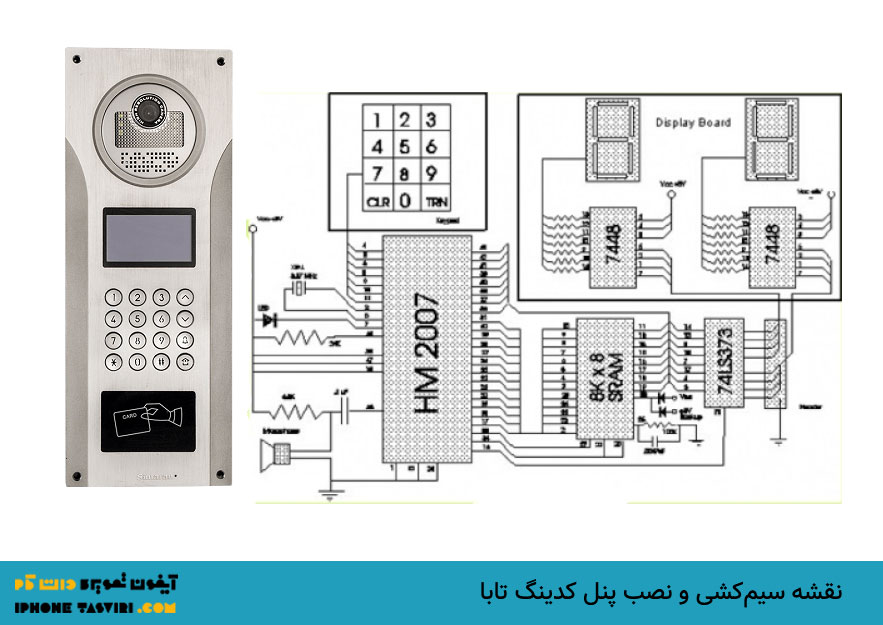

در مرحله سیم‌کشی، کابل‌ها باید به‌درستی و با دقت به پانل‌ها و دیکودرها متصل شوند. اتصال سیم‌ها در این مرحله باید با دقت و طبق راهنمای تولیدکننده انجام گیرد. برای هر برند و مدل پنل کدینگ، نحوه اتصال سیم‌ها ممکن است متفاوت باشد، بنابراین توجه به دستورالعمل‌ها ضروری است.

سپس دیکودرها و مانیتورها به پنل و ترانس‌ها متصل می‌شوند. این سیم‌کشی‌ها شامل اتصالات برای دیتا، ویدئو، صدا و قفل بازکن است. لازم است که از کابل‌های مسی و با کیفیت برای این اتصالات استفاده شود تا نویز کاهش یابد و کیفیت سیگنال‌ها حفظ شود.

گام چهارم؛ آدرس‌دهی دیکودرهای پنل کدینگ

بعد از انجام سیم‌کشی، باید به دیکودرها آدرس‌دهی انجام شود. این کار با استفاده از دیپ سوئیچ‌ها انجام می‌شود که به‌طور معمول در هر دیکودر وجود دارند. دیپ سوئیچ‌ها برای تنظیم آدرس‌های مبنای واحدها استفاده می‌شوند.

با تنظیم این دیپ سوئیچ‌ها، می‌توان به هر واحد یک آدرس دیجیتال اختصاص داد که این آدرس در سیستم نمایش داده خواهد شد. مهم است که هر دیکودر آدرس صحیحی داشته باشد تا تماس‌ها به‌درستی به واحدهای مشخص منتقل شوند.

گام پنجم؛ کددهی پنل

پس از آدرس‌دهی دیکودرها، باید به تنظیمات نرم‌افزاری پنل پرداخته شود. در این مرحله، وارد محیط تنظیمات پنل شده و واحدها و شماره‌های واحدها تعریف می‌شوند. همچنین امکان تعریف نام واحد، شماره تماس و دیگر اطلاعات برای هر واحد فراهم می‌شود.

پنل‌های کدینگ این امکان را دارند که آدرس واحدها را تغییر دهند، بنابراین اگر ساکنین بخواهند شماره واحد خود را تغییر دهند، می‌توانند این کار را از طریق پنل انجام دهند. در مقاله «کددهی انواع پنل کدینگ» می‌توانید آموزش کامل این مرحله را مطالعه کنید.

گام ششم؛ تست و عیب‌یابی اولیه

پس از نصب و تنظیمات، باید سیستم تست شده و از عملکرد صحیح آن اطمینان حاصل شود. در این مرحله، تست تماس با واحدها انجام می‌شود تا بررسی شود که آیا ارتباط صحیح برقرار است یا خیر. همچنین باید مشکلات احتمالی در سیم‌کشی یا تغذیه بررسی شود.

اگر مشکلاتی مانند عدم تماس با واحدها یا نویز در تصویر آیفون تصویری وجود داشته باشد، باید از روش‌های عیب‌یابی استفاده شود. برای این کار، یکی از روش‌ها بررسی سیم‌کشی و ولتاژهای موجود است.

نکات مهم و تکمیلی در نصب پنل کدینگ

برای اتمام نصب پنل کدینگ و جلوگیری از مشکلات آینده، مرتب‌سازی کابل‌ها در داخل تابلو یکی از مراحل حیاتی است. کابل‌های متعدد که در سیستم‌های کدینگ استفاده می‌شوند، باید به‌صورت منظم و مرتب در داخل تابلو قرار بگیرند تا علاوه‌بر جلوگیری از تداخل سیگنال‌ها و نویز، از آسیب به کابل‌ها در طول زمان جلوگیری شود.

استفاده از داکت‌های شیاردار یکی از بهترین روش‌ها برای این کار است، چرا که این داکت‌ها فضای کافی برای قرار دادن کابل‌ها فراهم می‌آورند و می‌توانند کابل‌ها را به‌صورت منظم و تفکیک‌شده از هم نگه دارند. این داکت‌ها به‌ویژه در تابلوهای بزرگ که تعداد کابل‌های زیادی به‌کار می‌روند، ضروری هستند تا از پیچیدگی و شلوغی داخل تابلو جلوگیری شود.

پس از مرتب‌سازی کابل‌ها، مرحله بعدی بستن درب داکت‌ها است. بستن داکت‌ها باید به‌گونه‌ای صورت گیرد که به‌طور کامل از ورود گرد و غبار یا رطوبت به داخل تابلو جلوگیری کند و کابل‌ها به‌خوبی محافظت شوند.

نتیجه‌گیری

پنل کدینگ به عنوان یک راه‌حل کارآمد برای ساختمان‌های پر واحد، مزایای زیادی از جمله کاهش سیم‌کشی و فضای اشغالی را به همراه دارد. با این حال، نصب صحیح آن بسیار حیاتی است. رعایت نکات نصب، استفاده از قطعات جانبی مناسب و انجام سیم‌کشی درست موجب بهبود عملکرد سیستم و اطمینان از کارایی بدون مشکل در بلندمدت خواهد شد. از جمله سایر نکاتی که در این مقاله برای نصب پنل کدینگ به آن اشاره شده است، شامل موارد زیر می‌شود:

• استفاده از داکت‌های شیاردار برای مرتب‌سازی کابل‌ها و جلوگیری از تداخل سیگنال‌ها.
• اطمینان از قرار گرفتن کابل‌ها به‌طور مرتب و از هم تفکیک‌شده در داکت‌ها.
• بستن محکم و صحیح درب داکت‌ها برای محافظت از کابل‌ها و جلوگیری از نفوذ گرد و غبار.
