اولین قدم برای عیب یابی و رفع مشکلات آیفون تصویری، شناخت اجزای مختلف آن است. هر یک از اجزای آیفون تصویری، مانند مانیتور و پنل جلوی درب از قطعات مختلفی تشکیل شدهاند که عملکرد صحیح دستگاه را به‌همراه خواهد داشت. در ادامه، به بررسی دقیق اجزای داخلی پنل‌ها و مانیتورهای آیفون تصویری در انواع مختلف (کدینگ، معمولی، کارتی، آنالوگ و دیجیتال) می‌پردازیم. این اطلاعات برای نصابان، تعمیرکاران و علاقه‌مندان به سیستم‌های آیفون تصویری مفید خواهد بود.
1- پنل بیرونی (Outdoor Panel)
پنل بیرونی اولین نقطه تماس مراجعه‌کننده با سیستم آیفون تصویری است. به‌طور عمومی اجزای تشکیل‌دهنده پنل بیرونی شامل موارد زیر می‌شود:
- دوربین: برای انتقال تصویر مراجعه‌کننده به مانیتور.
- میکروفون و بلندگو: برای برقراری ارتباط صوتی.
- شستی زنگ: برای اعلام حضور.
- قاب محافظ آیفون تصویری: برای حفاظت از اجزا در برابر شرایط جوی.

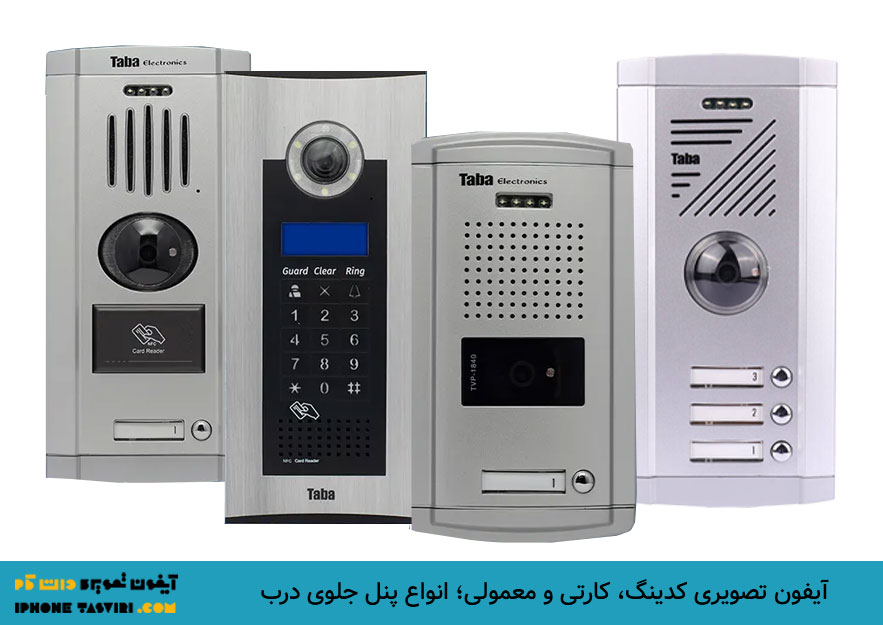

پنل‌ها در انواع مختلفی مانند پنل‌های کدینگ، کارتی و ساده موجود هستند که بسته به نیاز ساختمان انتخاب می‌شوند. در ادامه اجزا و قطعات آیفون تصویری برای انواع پنل‌ها را بررسی خواهیم کرد.
قطعات تشکیل‌دهنده پنل‌های معمولی
پنل‌های معمولی ساختار ساده‌تری دارند که اجزای اصلی آن‌ها عبارتند از:
- دوربین آنالوگ: برای ضبط تصویر مراجعه‌کننده
- میکروفون و بلندگو: برای برقراری ارتباط صوتی
- برد اصلی (Main Board): شامل مدارهای تغذیه، تقویت صدا و کنترل تصویر
- رله درب بازکن: برای کنترل قفل برقی درب
پنل‌های معمولی برای ساختمان‌هایی با تعداد واحد کم نصب می‌شود.
قطعات تشکیل‌دهنده پنل‌های کدینگ
پنل‌های کدینگ برای ساختمان‌های چند واحدی طراحی شدهاند و اجزای زیر را علاوه‌بر دوربین، میکروفون، برد و رله درب‌بازکن دارند:
- کیپد عددی: برای وارد کردن شماره واحد
- نمایشگر دیجیتال: برای نمایش شماره واحد یا پیام‌ها
- ماژول دیکودر: برای تبدیل سیگنال‌های ورودی به فرمان‌های قابل فهم برای سیستم
- مدار کنترل مرکزی: برای مدیریت ارتباط بین واحدها و پنل
باز شدن درب با پنل‌های کدینگ از طریق کد انجام می‌شود؛ برای کد دهی پنل‌های کدینگ به قطعاتی مانند دیکودر و مالتی پلکسر نیاز است.

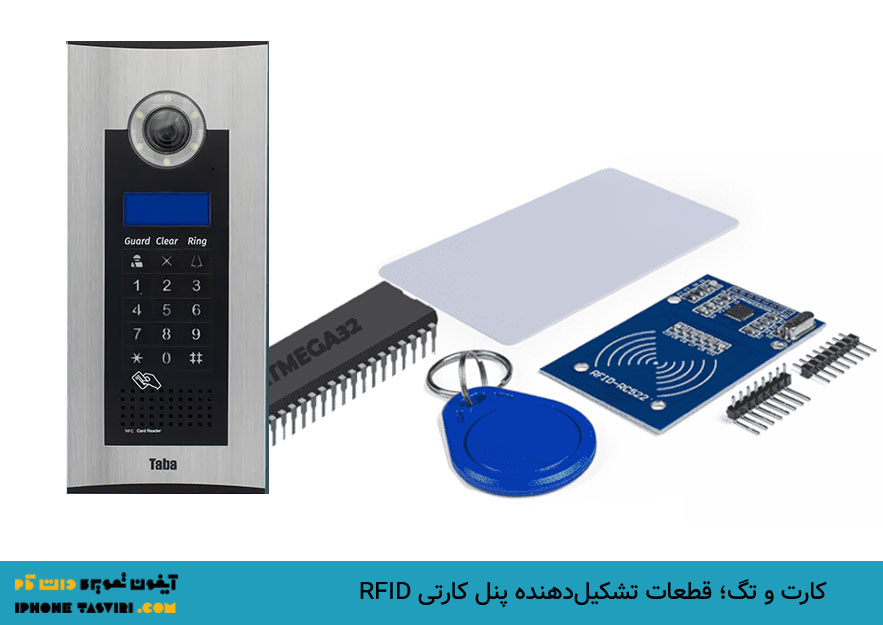

قطعات تشکیل‌دهنده پنل‌های کارتی (RFID)
پنل‌های کارتی به کمک کارت RFID کار می‌کنند. این پنل‌ها علاوه‌بر اجزای پنل‌های معمولی موارد زیر را نیز شامل می‌شوند:
- ماژول RFID: برای شناسایی کارت‌های مجاز
- آنتن RFID: برای دریافت سیگنال از کارت‌ها
- مدار کنترل دسترسی: برای بررسی اعتبار کارت و ارسال فرمان باز کردن درب
در پنل‌های کارتی، می‌توان هر تعداد کارت یا تگ RFID را به حافظه پنل اضافه یا از حافظه حذف کرد. ما در مقاله «آموزش اضافه کردن کارت RFID به پنل کارتی» صفر تا صد مراحل را به‌طور کامل توضیح داده‌ایم.
2- مانیتور داخلی (Indoor Monitor)
مانیتور داخلی، وظیفه نمایش تصویر و برقراری ارتباط صوتی با مراجعه‌کننده را دارد. ویژگی‌های مهم مانیتورها عبارتند از:
- اندازه صفحه نمایش: معمولاً بین 4 تا 10 اینچ
- قابلیت ضبط تصویر: در برخی مدل‌ها
- ارتباط با چند پنل: برای ساختمان‌های چند ورودی
- قابلیت اتصال به تلفن همراه: در مدل‌های پیشرفته
- کلید تنظیم صدا و تصویر
مانیتور داخل واحد به دو دسته آیفون تصویری آنالوگ و دیجیتال تقسیم می‌شوند. هر یک از این سیستم مانیتور اجزای تشکیل‌دهنده متفاوتی دارد که در ادامه بررسی خواهیم کرد.
اجزای مانیتورهای آنالوگ آیفون تصویری
مانیتورهای آنالوگ دارای ساختار ساده‌تری نسبت به مانیتورهای دیجیتال هستند و اجزای اصلی آن‌ها عبارتند از:

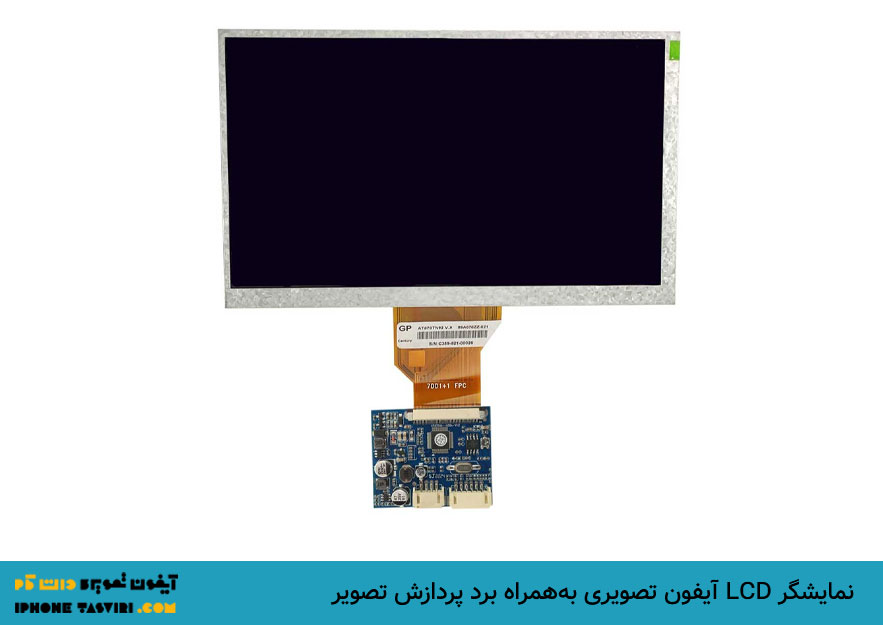

- نمایشگر CRT یا LCD: برای نمایش تصویر
- برد تصویر: برای پردازش سیگنال‌های ویدئویی
- برد صدا: برای تقویت و پخش صدا
- برد تغذیه: برای تامین ولتاژ مورد نیاز اجزا
- دکمه‌های کنترل: برای تنظیمات صدا، تصویر و سایر عملکردها
در حال حاضر که اکثر مدل‌های آیفون تصویری موجود در بازار از تکنولوژی دیجیتال پشتیبانی می‌کنند و مانیتور آیفون تصویری آنالوگ در تعداد مدل‌های محدودی از برندهای تکنما، موبی تک و فربیکو دیده می‌شود.
اجزای مانیتور آیفون تصویری دیجیتال
مانیتورهای دیجیتال پیشرفته‌تر از مانیتورهای آنالوگ هستند و اجزای زیر را شامل می‌شوند:
- نمایشگر TFT یا LED: با کیفیت تصویر بالا
- برد اصلی (Main Board): شامل پردازنده مرکزی، حافظه و مدارهای کنترلی
- ماژول حافظه: برای ذخیره تصاویر و ویدئوها
- ماژول Wi-Fi یا شبکه: برای اتصال به اینترنت یا شبکه داخلی
- دوربین داخلی: برای ارتباط تصویری بین واحدها یا با نگهبانی
- تاچ پنل: برای کنترل لمسی عملکردها
نمایشگر‌های LED و TFT نسبت به نمایشگر‌های LCD از عمق رنگ و وضوح تصویر بالاتری برخوردارند. همچنین قابلیت اتصال به اینترنت در آیفون تصویری‌های دیجیتال یکی دیگر از مزایای این سیستم محسوب می‌شود.
اگر قصد آشنایی با ویژگی‌های آیفون تصویری با قابلیت اتصال به اینترنت را دارید، مقاله «آیفون تصویری وای فای دار چیست؟» را مطالعه کنید.
3- منبع تغذیه (Power Supply)
منبع تغذیه، برق مورد نیاز برای عملکرد سیستم آیفون تصویری را تأمین می‌کند. ویژگی‌های آن شامل موارد زیر می‌شود:
- ولتاژ ورودی: معمولاً 220 ولت AC
- ولتاژ خروجی: بین 12 تا 14 ولت DC یا AC، بسته به مدل
- جریان خروجی: بین 1 تا 2 آمپر
منبع تغذیه یا ترانس آیفون تصویری برای هر برند و دستگاه متفاوت است. برای مثال برای آیفون تصویری تابا حتما باید ترانس تابا خریداری شود. همچنین، پنل آیفون تصویری معمولی، دیکودر، کدینگ و حتی قفل برقی نیز باید مجهز به ترانس مخصوص خود شوند. از‌این‌رو پیشنهاد می‌شود هنگام خرید آیفون تصویری جدید، پک کامل همراه با ترانس خریداری شود.
4- قفل درب بازکن (Electric Lock)
قفل درب بازکن، امکان باز کردن درب ورودی را از راه دور فراهم می‌کند. انواع مختلفی از قفل‌ها وجود دارند:
- قفل‌های زنجیری: مناسب برای درب‌های چوبی.
- قفل‌های برقی: برای درب‌های فلزی و سنگین.
- قفل‌های مغناطیسی: برای درب‌های شیشه‌ای.
محبوب‌ترین قفل جدید در ایران، انواع قفل برقی یوتاب است که به قفل کله‌گاوی نیز شناخته می‌شوند. شما می‌توانید این قفل برقی را همراه با ضمانت اصالت کالا از فروشگاه آیفون تصویری دات کام خریداری کنید.

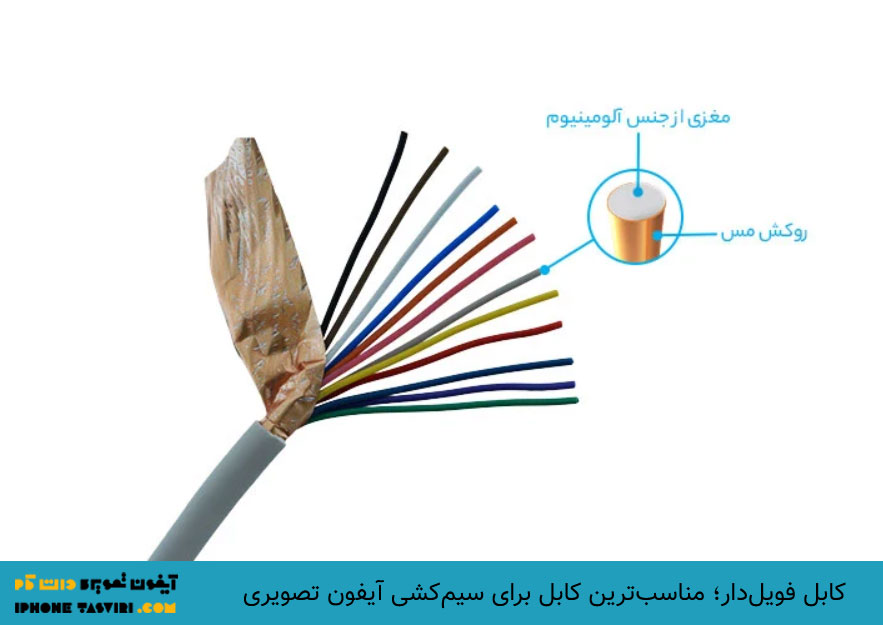

5- کابل‌ها و سیم‌کشی آیفون تصویری
سیم‌کشی مناسب آیفون تصویری نقش مهمی در کیفیت تصویر و صدا دارد. استفاده از کابل‌های با کیفیت و مناسب با سیستم از افت کیفیت و نویز جلوگیری می‌کند؛ معمولا برای سیم‌کشی آیفون تصویری از کابل‌های فویل‌دار با سطح مقطع مناسب (۰.۶ میلی‌متر) استفاده می‌شود تا دوام بالاتری داشته باشد.
نکات فنی و تعمیراتی آیفون تصویری
همان‌طور که گفته شد، آشنایی با قطعات آیفون تصویری به شناخت مشکلات دستگاه کمک می‌کند. خرابی در هر بخش از قطعات آیفون تصویری نیازمند اقدامات فنی مختلفی خواهد بود. از جمله این اقدامات شامل موارد زیر می‌شود:
- بردهای پنل: در صورت خرابی، معمولاً نیاز به تعویض کامل دارند.
- ماژول‌های RFID: در صورت عدم شناسایی کارت، بررسی آنتن و مدار کنترل توصیه می‌شود.
- بردهای مانیتور: در صورت بروز مشکل در تصویر یا صدا، بررسی برد تصویر و صدا الزامی است.
- برد تغذیه: در صورت عدم روشن شدن دستگاه، ابتدا برد تغذیه بررسی شود.
پیشنهاد می‌شود برای تعمیر و تعویض قطعاتی که در بالا مشخص شد، بدون دانش فنی و بدون داشتن تجربه تخصصی اقدام نکنید. شما می‌توانید به کمک کارشناس و تکنسین آیفون تصویری اقدام به تعمیر قطعات خراب‌شده بکنید.
اهمیت استفاده از قطعات اورجینال در تعمیر آیفون تصویری
استفاده از قطعات اصلی و اورجینال در سیستم آیفون تصویری، تضمین‌کننده عملکرد بهینه و طول عمر بیشتر دستگاه است. مزایای استفاده از قطعات اورجینال عبارتند از:
- کیفیت بالاتر: قطعات اصلی توسط تولیدکنندگان معتبر با استانداردهای بالا تولید می‌شوند.
- سازگاری کامل: قطعات اورجینال به‌طور خاص برای مدل‌های خاصی از آیفون‌های تصویری طراحی شدهاند.
- حفظ گارانتی: استفاده از قطعات غیر اصلی ممکن است باعث لغو گارانتی شود.
- عملکرد بهینه: قطعات اصلی با استانداردهای ایمنی و کیفیت بالا تولید می‌شوند.
برای خرید قطعات آیفون تصویری باید به اصالت کالا مطمئن باشید. در فروشگاه آیفون تصویری دات کام، کلیه قطعات و انواع برند آیفون تصویری با ضمانت اصالت کالا عرضه می‌شوند تا بابت خرید خود اطمینان داشته باشید.
جمع‌بندی
در این مقاله راهنمای جامعی برای شناخت قطعات آیفون تصویری و پنل جلوی درب عرضه شد. آشنایی با اجزای مختلف آیفون تصویری و اهمیت استفاده از قطعات اورجینال، به شما کمک می‌کند تا سیستم امنیتی موثرتری برای ساختمان خود داشته باشید؛ همچنین باتوجه‌به عملکرد هر جزء می‌توانید دلایل خرابی آیفون تصویری خود را پیدا کرده و برای تعمیر آن اقدام کنید.
در فروشگاه ما انواع قطعات اصلی آیفون تصویری از برندهای معتبر موجود است. برای مشاهده و خرید محصولات به فروشگاه ما مراجعه کنید. درصورتی‌که سوالی درخصوص قطعات آیفون تصویری و نقش هر یک را دارید، در قسمت نظرات بنویسید تا کارشناسان ما شما را راهنمایی کنند.
