نصب قفل برقی یوتاب روی درب ورودی ساختمان‌ها با درب فلزی یا حتی چوبی امکان‌پذیر است و به‌راحتی انجام می‌شود. نصب انواع قفل برقی مانند، قفل برقی بدون شصتی، پارکینگی، ریموت دار و 15 کلید معمولا روی درب‌های داخل بازشو صورت می‌گیرد. ما در این مقاله آموزش نصب قفل برقی یوتاب را در ۶ مرحله، به‌طور کامل بررسی کردیم. اگر شما نیز قصد دارید پس از خرید قفل یوتاب، به‌تنهایی آن را روی درب نصب کنید، مطالعه مقاله پیش‌رو را از دست ندهید.
قدم اول؛ آماده‌سازی محل نصب قفل برقی یوتاب
ابتدا مدل موردنظر قفل برقی یوتاب معتبر و اصل را از فروشگاه آیفون تصویری دات کام خریداری کنید؛ سپس برای نصب قفل برقی یوتاب روی درب ورودی ابتدا اطمینان حاصل کنید که درب از نظر ساختاری برای نصب قفل برقی مناسب است (عمدتاً درب‌های مناسب برای قفل برقی یوتاب، داخل‌بازشو هستند؛ ولی جنس درب فلزی یا چوبی اهمیت ندارد).
برای نصب قفل برقی یوتاب به ابزار دریل، پیچ‌گوشتی و ابزارهای اندازه‌گیری برای نصب دقیق قفل نیاز خواهید داشت. استفاده از ابزارهای نامناسب می‌تواند به قفل یا درب آسیب برساند. در قدم بعدی باید قفل‌های قدیمی را به‌طور کامل از روی درب جدا کنید. در صورت جوش خوردن قفل به درب از ابزار مناسب برای برش استفاده شود.

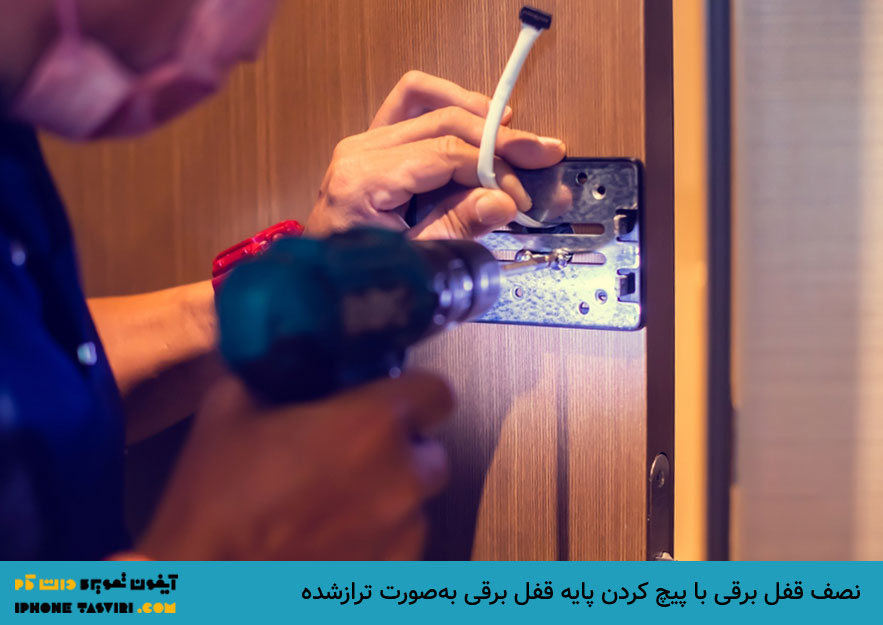

قدم دوم؛ نصب پایه قفل یوتاب روی درب
پایه زیر قفل برقی یوتاب را روی درب قرار دهید و محل پیچ‌ها را علامت‌گذاری کنید. سپس با استفاده از دریل، سوراخ‌های مورد نیاز را ایجاد کرده و پایه را با پیچ‌های آلنی محکم کنید؛ همچنین، می‌توانید به‌جای پیچ پایه قفل را به درب فلزی جوش دهید.
توجه داشته باشید قبل از نصب کامل پایه قفل از تراز بودن آن اطمینان حاصل کنید. درصورتی‌که قصد جوش دادن پایه به درب را دارید، بدنه قفل را حتما از پایه جدا کنید تا بوبین قفل آسیب نبیند.
مشابه با نصب پایه قفل، زبانه آن را نیز در راستای پایه نصب کنید. تنظیم دقیق زبانه قفل برای اطمینان از عملکرد صحیح آن اهمیت دارد؛ زیرا تنظیم نادرست باعث گیر کردن یا قفل نشدن درب می‌شود.
قدم سوم؛ نصب بدنه قفل یوتاب
بدنه اصلی قفل را روی پایه قرار دهید و با استفاده از پیچ‌های آلنی آن را محکم کنید. برای تنظیم ارتفاع بدنه قفل، می‌توانید از تراز استفاده کنید. قبل از ادامه مراحل باید عملکرد مکانیکی قفل بررسی شود تا از صحت نصب اطمینان حاصل کنید.
قدم چهارم؛ سیم‌کشی قفل برقی روی درب
مرحله چهارم مربوط به اتصال سیم‌های تغذیه است. قفل‌های یوتاب معمولاً با ولتاژ ۱۲ ولت AC کار می‌کنند. دو سیم تغذیه را به بوبین قفل متصل کنید؛ توجه داشته باشید که در این ولتاژ قطب سیم‌ها اهمیت ندارد. در مرحله بعدی باید سیم‌های تغذیه را به منبع تغذیه ۱۲ ولت AC متصل کنید.
همان‌طور که گفته شد، منبع تغذیه مناسب برای انواع قفل برقی یوتاب ۱۲ ولت است. استفاده از ولتاژ نامناسب می‌تواند به بوبین قفل آسیب برساند.
قدم پنجم؛ نصب گیره قفل و گیره ثابت
پایه گیره قفل را روی چهارچوب درب نصب کرده و با پیچ‌های مناسب محکم کنید. پس از نصب پایه، نوبت به نصب گیره می‌رسد. گیره قفل را روی پایه قرار دهید و با پیچ‌های آلنی آن را محکم کنید.
قدم ششم؛ نصب قاب قفل و تست عملکرد آن
در مرحله آخر نصب قفل برقی یوتاب روی درب، قاب مشکی قفل را از قسمت شاسی فشاری روی بدنه قفل قرار دهید؛ سپس با استفاده از مهره‌های آلنی قاب را به بدنه قفل محکم کنید.
پس از محکم کردن قفل از صحت عملکرد قفل برقی اطمینان حاصل کنید تا به درستی قفل درون زبانه درب جا بگیرد.

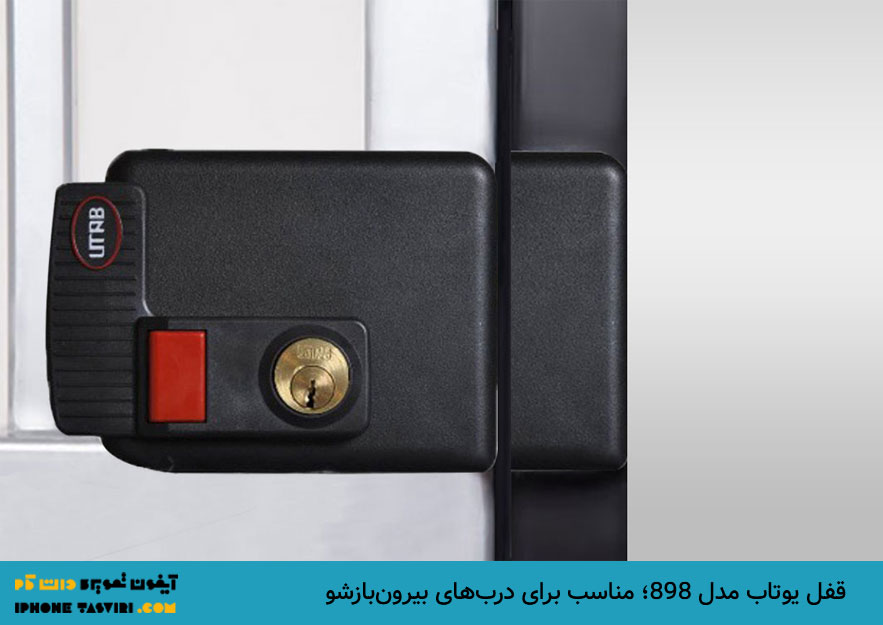

مراحل نصب قفل یوتاب 898 روی درب‌های بیرون بازشو
نصب قفل برقی یوتاب بر روی درب‌های بیرون‌بازشو به دلیل جهت باز شدن درب، نیازمند توجه به نکات خاصی است:
- استفاده از مدل‌های مناسب: برخی مدل‌های قفل یوتاب، مانند مدل ۸۹۸، برای درب‌های بیرون‌بازشو طراحی شده‌اند و نصب آن‌ها ساده‌تر است.
- نصب قفل در سمت داخلی درب: برای افزایش امنیت، قفل را در سمت داخلی درب نصب کنید تا از دسترسی افراد غیرمجاز جلوگیری شود.
- تنظیم پیشانی قفل: پیشانی قفل باید به‌گونه‌ای نصب شود که زبانه قفل به‌راحتی در آن قرار گیرد و درب به‌درستی قفل شود.
- استفاده از محافظ سیلندر: برای جلوگیری از دستکاری قفل از بیرون، استفاده از محافظ سیلندر توصیه می‌شود.
- سیم‌کشی مناسب: سیم‌کشی باید به‌گونه‌ای انجام شود که از آسیب‌های محیطی محافظت شود و دسترسی به سیم‌ها از بیرون ممکن نباشد.
معمولا درب‌های ورودی ساختمان به‌صورت داخل بازشو هستند؛ درصورتی‌که جهت باز شدن درب ساختمان به سمت بیرون باشد، مدل 898 یوتاب پیشنهاد می‌شود.
نحوه اتصال قفل یوتاب به آیفون تصویری
پس از نصب قفل یوتاب روی درب، نوبت به اتصال قفل برقی به آیفون تصویری می‌رسد. برای این کار ابتدا باید برند و نوع پنل را شناسایی کرده تا باتوجهبه آن سیم‌کشی قفل برقی به آیفون تصویری را انجام دهید. به‌طور‌کلی اتصال قفل برقی باتوجهبه نوع پنل به دو صورت انجام خواهد شد:
- پنل با رله داخلی
- پنل بدون رله داخلی
در ادامه به‌طور‌کامل به بررسی نحوه سیم‌کشی قفل برقی به آیفون تصویری می‌پردازیم.
1- شناسایی نوع پنل آیفون تصویری
اتصال قفل برقی به پنل باتوجهبه رله داخلی به دو صورت انجام می‌شود. درصورتی‌که پنل با رله داخلی باشد، هنگام فشردن دکمه دربازکن رله داخلی فعال شده و دو سیم خروجی (معمولاً با برچسب‌های COM و NO) به‌صورت لحظه‌ای به هم متصل می‌شوند؛ این اتصال برای تحریک قفل برقی کافی است.
در پنل‌های بدون رله داخلی هنگام فشردن دکمه دربازکن ولتاژ مستقیم (معمولاً ۱۲ ولت) از طریق دو سیم خروجی به قفل ارسال می‌شود.

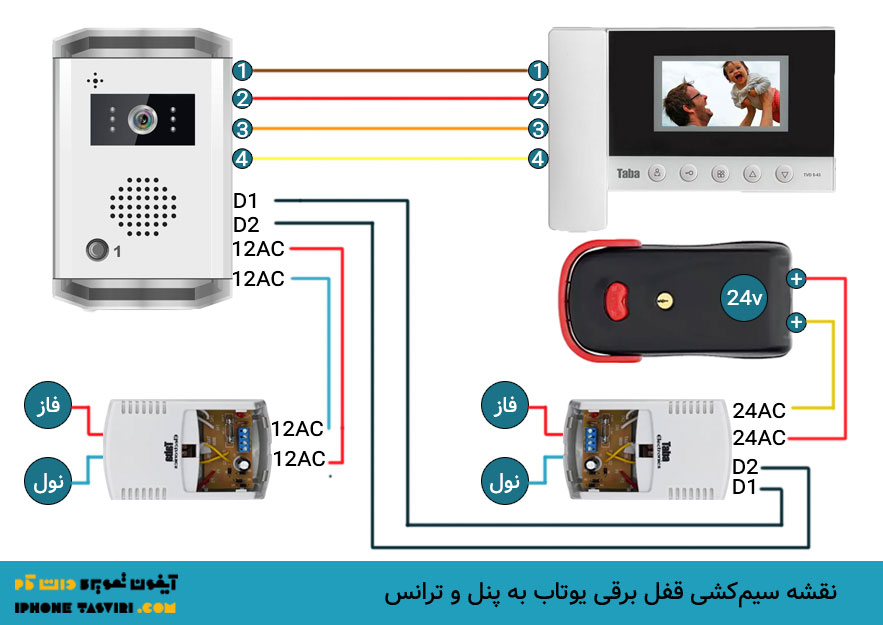

2- اتصال قفل برقی به پنل آیفون تصویری
پس از شناسایی نوع پنل آیفون تصویری نوبت به سیم‌کشی پنل به قفل برقی می‌رسد. در این مرحله اگر پنل با رله داخلی باشد، باید مراحل زیر طی شود:
- اتصال سیم‌های قفل به پنل: سیم‌های قفل برقی را به ترمینال‌های COM و NO پنل متصل کنید.
- اتصال منبع تغذیه: یک سیم از خروجی مثبت منبع تغذیه (۱۲ ولت) را به ترمینال COM پنل متصل کنید. سیم دیگر از ترمینال NO پنل را به یکی از سیم‌های قفل برقی متصل کنید. سیم دوم قفل برقی را به خروجی منفی منبع تغذیه متصل کنید.
در حالت دوم برای اتصال قفل برقی به پنل بدون رله داخلی مراحل زیر طی شود:
- اتصال سیم‌های قفل به پنل: سیم‌های قفل برقی را مستقیماً به دو ترمینال خروجی پنل متصل کنید.
- اتصال منبع تغذیه: اطمینان حاصل کنید که پنل به منبع تغذیه ۱۲ ولت متصل است و ولتاژ کافی برای تحریک قفل برقی فراهم می‌شود.
پس از نصب قفل برقی یوتاب به پنل آیفون تصویری آن را تست کنید تا از صحت عملکرد آن مطمئن شوید.
3- رعایت نکات مهم در سیم‌کشی قفل برقی یوتاب
در قسمت‌های قبل درمورد نحوه سیم‌کشی قفل برقی یوتاب به پنل آیفون تصویری گفتیم. در طی سیم‌کشی قفل برقی به انواع پنل باید نکات زیر رعایت شود تا در آینده مشکلات رایج آیفون تصویری پیش نیاید:
- استفاده از رله خارجی: در صورتی که فاصله بین پنل و قفل برقی زیاد است یا قفل نیاز به جریان بیشتری دارد، استفاده از رله خارجی توصیه می‌شود. در این حالت رله به‌عنوان واسطه بین پنل و قفل عمل می‌کند و جریان مورد نیاز قفل را از منبع تغذیه جداگانه تأمین می‌کند.
- بررسی ولتاژ: قبل از اتصال قفل برقی با استفاده از مولتی‌متر، ولتاژ خروجی پنل را در حالت فعال بررسی کنید تا از سازگاری آن با قفل اطمینان حاصل شود.
- استفاده از فیوز مناسب: برای جلوگیری از آسیب به سیستم در صورت بروز اتصال کوتاه، استفاده از فیوز مناسب در مسیر تغذیه قفل برقی توصیه می‌شود.
ولتاژ مصرفی انواع قفل برقی یوتاب معمولا 12 ولت است. درصورتی‌که ولتاژ از این مقدار بیشتر باشد، نیاز به خرید ترانس آیفون تصویری یا آداپتور خواهید داشت.
قابلیت‌های ویژه قفل برقی یوتاب چیست؟
علت محبوبیت و خرید قفل برقی یوتاب از برند الکتروپیک امکانات ساده و درعین‌حال کاربردی این قطعه است که به‌جای قفل‌های معمولی در اختیار ساکنین می‌گذارد. از جمله این قابلیت‌ها می‌توان به موارد زیر اشاره کرد:
- غیرفعال‌سازی شاسی قفل: با چرخاندن کلید مکانیکی در جهت عقربه‌های ساعت، می‌توان شاسی فشاری قفل را غیرفعال کرد. برای فعال‌سازی مجدد کلید را در جهت خلاف عقربه‌های ساعت بچرخانید.
- حالت دائم باز: با فشردن شاسی و همزمان چرخاندن کلید در جهت عقربه‌های ساعت، قفل در حالت دائم باز قرار می‌گیرد. برای بازگشت به حالت اولیه کلید را در جهت خلاف عقربه‌های ساعت بچرخانید.
علاوه‌بر ویژگی‌های بالا، قفل برقی حالت آماده برای باز شدن را نیز پشتیبانی می‌کند. در این حالت زبانه قفل آزاد می‌شود؛ اما درب بسته باقی می‌ماند. برای باز کردن درب باید آن را هل دهید.
نتیجه‌گیری
در این مقاله به‌طور‌کامل مراحل نصب قفل برقی یوتاب و سیم‌کشی آن به پنل آیفون تصویری بررسی شد. با رعایت مراحل فوق، می‌توانید قفل برقی یوتاب را به‌درستی بر روی درب ورودی نصب کرده و آن را به آیفون تصویری متصل کنید. با‌این‌حال پیشنهاد می‌شود برای نصب دقیق و بدون مشکل قفل برقی به آیفون تصویری حتما با تکنسین نصب تماس بگیرید.
همچنین پیشنهاد می‌شود قفل برقی یوتاب را از نمایندگی‌های معتبر مانند آیفون تصویری دات‌کام خریداری کنید تا در آینده به مشکل تعمیرات قفل و پنل آیفون تصویری مواجه نشوید. اگر سوالی در خصوص خرید قفل یوتاب دارید، در قسمت نظرات با ما درمیان بگذارید.
