نصب آیفون تصویری شامل چند مرحله در داخل و خارج ساختمان مانند نصب پنل آیفون، ترانس و مانیتور داخل واحد می‌شود. کلیه مراحل نصب آیفون تصویری باتوجه‌به سیم‌کشی و سیستم دستگاه تعیین خواهد شد. در این مقاله، مراحل نصب آیفون تصویری را باتوجه‌به تک واحدی، چند واحدی و سیم‌کشی‌های جدید و قدیم به‌طور‌کامل و به‌صورت گام‌به‌گام بررسی می‌کنیم. اگر قصد دارید با مراحل نصب کامل آیفون تصویری خود آشنا شوید، مطالعه مقاله پیش‌رو را از دست ندهید.
آشنایی با بخش‌های قابل‌نصب آیفون تصویری
برای نصب آیفون تصویری باید ابتدا بخش‌های مختلف دستگاه را بشناسید. به‌طور‌کلی با خرید پک آماده نصب آیفون تصویری، با سه قطعه قابل نصب روبه‌رو خواهید شد. این قطعات شامل موارد زیر هستند:
- مانیتور داخل واحد
- پنل بیرونی
- ترانس و قفل
درصورتی‌که دو بخش پنل و قفل درب حیاط نیاز به تعویض نداشته باشند، کافی است مانیتور آیفون تصویری مدنظر خود را خریداری کنید.
مرحله ۱؛ انتخاب نوع آیفون تصویری
پس از آشنایی با اجزای پک قابل نصب آیفون تصویری، نوبت به انتخاب نوع آیفون تصویری می‌رسد. انتخاب آیفون تصویری باید براساس تعداد واحدهای ساختمان و انتظارات شما از امکانات مانیتور داخل واحد باشد. براساس تعداد واحد، آیفون تصویری به دو دسته زیر تقسیم می‌شود:
- تک واحدی: مناسب برای خانه‌های ویلایی یا واحدهای مستقل.
- چند واحدی: مناسب برای آپارتمان‌ها و مجتمع‌های مسکونی.
درصورتی‌که فقط قصد نصب مانیتور داخل واحد را دارید، باید براساس امکانات مانیتور، بهترین دستگاه را خریداری کنید. برای مثال، خرید آیفون تصویری کوماکس برای افرادی پیشنهاد می‌شود که به کیفیت، امکانات و برند دستگاه اهمیت می‌دهند.
مرحله ۲؛ بررسی و آماده‌سازی سیم‌کشی آیفون تصویری

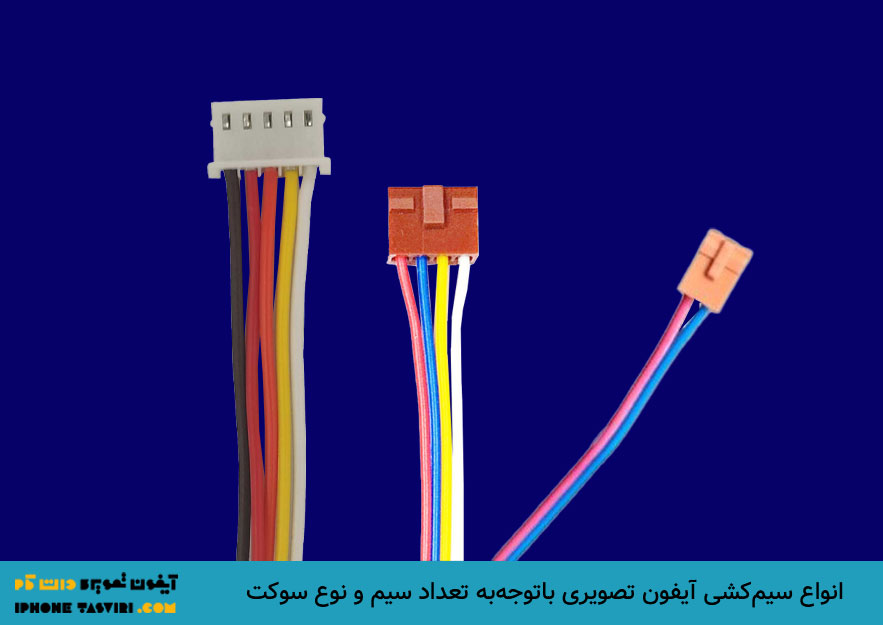

مرحله دوم از نصب آیفون تصویری، سیم‌کشی است. سیم‌کشی مناسب نقش مهمی در کیفیت عملکرد آیفون تصویری دارد. بر اساس نوع سیستم و برند آیفون تصویری روش‌های مختلفی برای سیم‌کشی وجود دارد:
- چهار سیمه (مستقیم): متداول‌ترین روش برای ساختمان‌های تا ۸ واحد.
- پنج سیمه (مشترک): مناسب برای ساختمان‌های با تعداد واحد بیشتر، با استفاده از سیم مشترک برای کاهش تعداد سیم‌ها.
- دو سیمه (دیجیتال): برای سیستم‌های پیشرفته با انتقال دیجیتال اطلاعات.
برای سیم‌کشی مانیتور آیفون تصویری استفاده از کابل‌های با کیفیت مانند کابل‌های مسی فویل‌دار ۰.۶ میلی‌متری توصیه می‌شود تا از افت کیفیت تصویر و صدا جلوگیری شود.
درصورتی‌که صرفا قصد تعویض آیفون تصویری داخل واحد خود را دارید، می‌توانید از کابل‌ها و سیم‌کشی‌های موجود استفاده کنید. برای این کار باید سیستم سیم‌کشی آیفون تصویری قبلی مشابه با مانیتور جدید باشد.
مرحله ۳؛ نصب پنل بیرونی آیفون تصویری
در نصب پنل بیرونی آیفون تصویری، ارتفاع نصب از زمین و فاصله تا درب ورودی اهمیت دارد. پنل بیرونی باید در ارتفاع ۱۵۰ تا ۱۶۰ سانتی‌متر از سطح زمین و در مکانی با دید مناسب نصب شود. پس از نصب قاب پشتی، پنل را به دیوار متصل کنید.
برای مثال در پنل بیرونی 4 سیمه، مشابه با مانیتور آیفون تصویری، 4 سیم مربوط به تصویر، صدا، جریان منفی، جریان مثبت و سیم زنگ می‌شوند. علاوه‌بر آن، دو پورت نیز برای ترانس و قفل درب بازکن تعبیه شده است که باید سیم‌های مربوطه را طبق راهنمای محصول وصل کنید.
پنل‌های بیرونی آیفون تصویری در سه مدل کارتی، کدینگ و معمولی عرضه می‌شوند. پنل‌های کدینگ برای برج‌های مسکونی با تعداد واحد بالا و پنل‌های کارتی و معمولی برای ساختمان‌هایی با تعداد واحد متوسط و کم پیشنهاد می‌شود. شما می‌توانید خرید پنل آیفون تصویری را از فروشگاه ما به‌همراه گارانتی اصالت کالا خریداری کنید.
مرحله ۴؛ نصب مانیتور داخلی آیفون تصویری
مانیتور داخلی باید در مکانی با دسترسی آسان و دید مناسب نصب شود. پس از نصب پایه مانیتور روی دیوار، سیم‌های مربوطه را طبق راهنمای محصول به مانیتور متصل کنید. در ادامه به نحوه سیم‌کشی مانیتور آیفون تصویری 4 سیمه می‌پردازیم:
- سیم تصویر به ترمینال شماره یک
- سیم مثبت به ترمینال شماره 2
- سیم جریان منفی به ترمینال شماره 3
- سیم صدا به ترمینال شماره 4
- سیم صدا به ترمینال B
علاوه‌بر این، سیم مربوط به شاسی زنگ باید بین مانیتور هر طبقه و پنل متصل شود. در پشت مانیتور آیفون تصویری نقشه‌ای از پورت‌ها درج شده است که باتوجه‌به آن می‌توانید سیم‌ها را به پورت صحیح وصل کنید.
مرحله ۵؛ نحوه نصب دربازکن آیفون به‌همراه قفل و ترانس
قفل درب بازکن باید به‌گونه‌ای نصب شود که عملکرد صحیح داشته باشد. ترانس تغذیه نیز باید در مکانی نزدیک به پنل بیرونی نصب شود تا از افت ولتاژ جلوگیری شود.
برای نصب ترانس 12 ولت آیفون تصویری باید دو رشته سیم از خروجی‌های ترانس را به ترمینال‌های مخصوص برق در پشت پنل متصل کنید؛ این ترمینال‌ها معمولاً با علامت‌های «AC» یا «12V» مشخص شده‌اند.

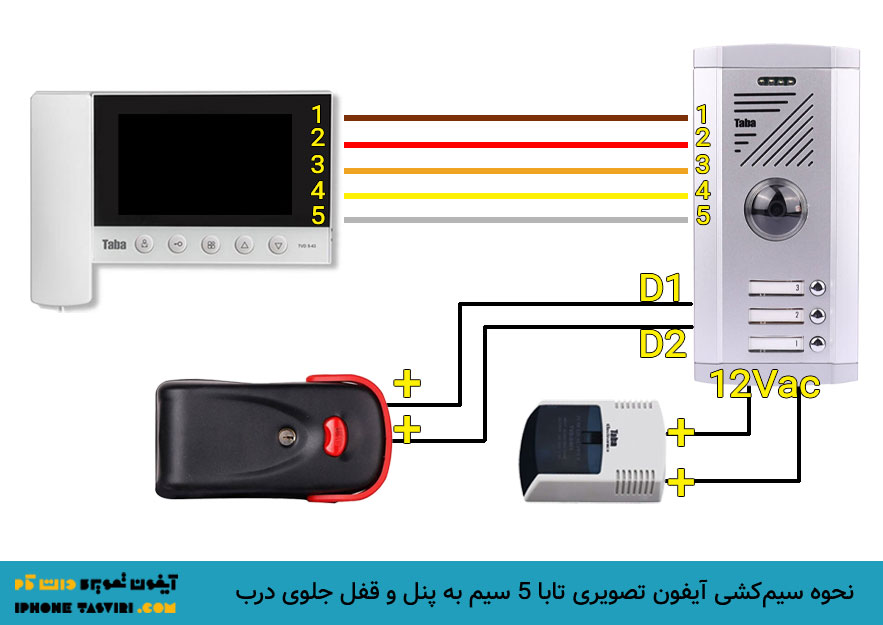

برای عملکرد صحیح قفل درب بازکن نیز باید مطابق راهنمایی زیر، سیم‌ها را به پنل و ترانس متصل کنید:
- سیم اول قفل: به یکی از ترمینال‌های خروجی ترانس (۱۲ ولت AC) متصل می‌شود.
- سیم دوم قفل: به ترمینال مخصوص قفل در پشت پنل (معمولاً با علامت LOCK یا L) متصل می‌شود.
استفاده از سیم‌های افشان ۲×۱.۵ میلی‌متری برای اتصال قفل درب بازکن توصیه می‌شود. با این اتصال، هنگام فشردن دکمه باز کردن درب روی مانیتور، پنل فرمان باز شدن قفل را صادر کرده و برق مورد نیاز از طریق ترانس تأمین می‌شود.
مرحله ۶؛ تست و راه‌اندازی نهایی آیفون تصویری
پس از اتمام نصب، جریان برق آیفون تصویری وصل کرده و مانیتور داخل واحد را روشن کنید. برای بررسی عملکرد سیم‌کشی موارد زیر را بررسی کنید:
- بررسی صدا و تصویر شنیده‌شده از پنل و مانیتور
- بررسی عملکرد درب بازکن آیفون تصویری
همچنین در صورت نیاز تنظیمات مربوط به صدا، تصویر و نور را انجام دهید تا تصویری با کیفیت بالا داشته باشید.
جمع‌بندی
نصب آیفون تصویری با رعایت مراحل فوق امنیت و راحتی بیشتری را برای ساکنین فراهم می‌کند. در فروشگاه ما انواع پک‌های آیفون تصویری تک واحدی تا چند واحدی از برندهای معتبر مانند سیماران، الکتروپیک و تابا موجود است. برای مشاهده و خرید محصولات به فروشگاه آیفون تصویری دات کام مراجعه کنید.
همچنین درصورتی‌که نیاز به راهنمایی و مشاوره دارید در قسمت نظرات بنویسید تا کارشناسان ما در سریع‌ترین زمان ممکن پاسخگوی شما باشند.
